應用案例 | 變頻器在工業吊扇的應用

更新時間：2023-05-26 點擊次數：656

受全球氣候變暖的影響，工業廠房的室內溫度也越來越高。碩大的工業廠房中，機器設備多，人員及機器產生的熱量大，通風不暢很容易導致廠房的二次升溫。又因廠房空間面積大，使用中央空調成本高、效果差。傳統吊扇風力波及面小，部分員工吹不到風，降溫效果不好。移動風扇的風力急而短，長期使用容易造成身體不適；需要占地，電線插頭雜亂，不利于車間的安全管理；電力消耗大，使用成本高。

大型工業吊扇是利用它巨大的扇葉帶動，可推射大量氣流到地面，在地面形成一定高度的氣流層水平運動，從而促成了整體空氣循環，這樣的好處在于方位的地面覆蓋和空氣的立體循環。而中驅200G系列一體式變頻控制系統能平穩驅動大型工業吊扇，所吹出來的風酷似大自然的微風，人體可以感覺到5-8°的溫差效果。

200G優勢

控制系統采用一體式設計，全亞克力界面、體積小、重量輕、低噪音、液晶顯示、操作簡單（開關式調速器）。支持永磁同步電機和三相異步電機；支持Wifi和標準Modbus通訊協議遠程控制；支持溫度監控、定時功能。系統自帶過壓、欠壓、失壓調節、過流、過載、過熱、缺相、輸出短路、參數異常等保護。系統可支持后臺服務器自主管理開發，可滿足客戶定制化需求。

接線與參數

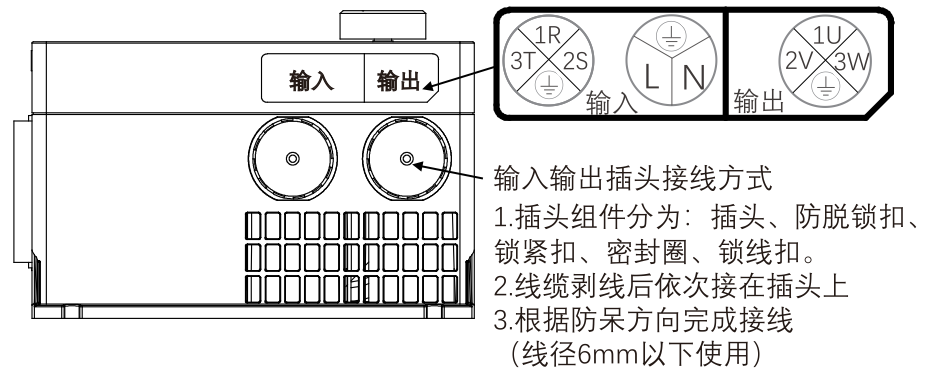

1. 輸入和輸出的接線均為航空插頭，防呆設計，簡單易懂，耐環境性強，便于維修。

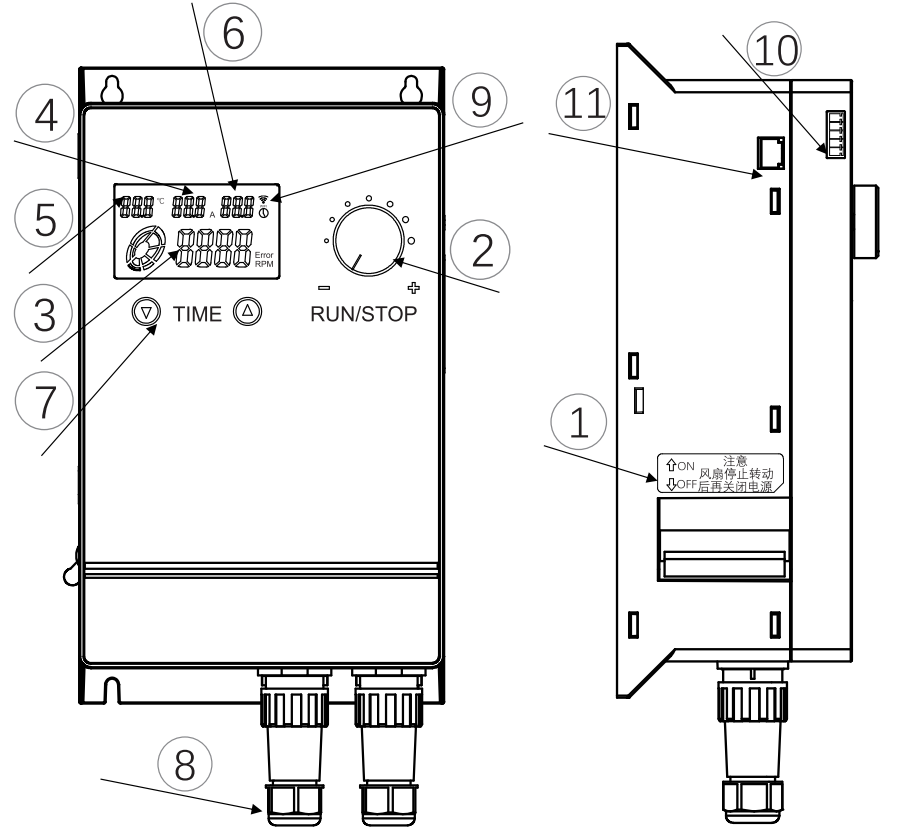

2. 控制系統的界面說明

01 電源開關

ON電源打開，OFF電源關閉，默認為OFF狀態

02 操作旋鈕

啟停開關機調速功能一體；順時針旋轉，旋過啟動開關后，速度從0逐步增大到設定轉速

03 轉速顯示

顯示實際轉速

04 電流顯示

顯示運行電流

05 溫度顯示

可連接外部溫度探頭，顯示外部溫度，不連接時顯示25℃

06 定時顯示

顯示設定后時間0.5小時為一格

07 定時調整

按增加減少鍵可設定定時功能（兩個鍵同時按可切換正反轉）

08 航空插頭

接電源線、電機線，接線方式按說明書第四點連接

09 WIFI功能顯示

該功能為選配，裝有功能卡后，顯示有wifi圖標，即可通過微信小程序來控制風扇啟動、停止和調速（選配件：wifi板卡）

10 外接水平儀和溫度傳感器接口

（選配件：水平儀、溫度傳感器）

11 外引鍵盤接口

用于面板調試和參數拷貝（選配件：外引鍵盤）

（注：9、10、11為選配件說明）

3. 參數設置

200G系列僅支持外引鍵盤調試參數，設備廠家都會提前將參數調試好后發貨，無需終端客戶進行調試。外引鍵盤可支持一鍵參數拷貝功能，準確、快捷、高效。

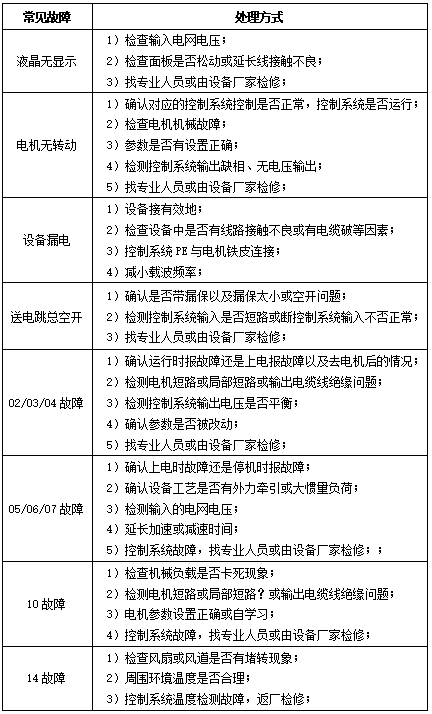

常見故障與處理方法

注意：工業吊扇專用控制系統所使用的場合，要注意絕緣性能不良引起的漏電、易燃易爆，場所違規操作可能引起爆炸或火災等，因此需要周期性對設備進行安全檢查，定期清理風道，線路老化。
